Getriebe

Welche Arten von Getrieben gibt es?

Grundsätzlich wird zwischen dem Handschaltgetriebe und dem Automatikgetriebe unterschieden.

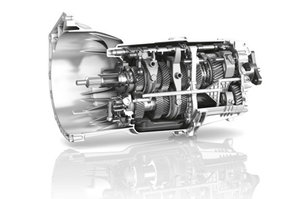

Handschaltgetriebe

Beim Handschaltgetriebe werden zur Übertragung des Drehmoments auf die Räder die folgenden Komponenten eingesetzt:

• Anfahr- und Trennkupplung
• Synchronisiertes Zahnradstufengetriebe
• Getriebebetätigung, welche die Schaltbewegung vom Schalthebel zum Getriebe überträgt

Bei Handschaltgetrieben wird die Drehzahl des Motors über die Antriebswelle eingeleitet. Über verschiedene Übersetzungen, die sich aus den verschiedenen Drehzahlen der im Eingriff stehenden Zahnräder ergeben, ergibt sich die Abtriebsdrehzahl, also die Drehzahl, die das Getriebe wieder verlässt.

Handschaltgetriebe haben in der Regel für jeden Gang ein Zahnradpaar, deren Zahnräder ständig im Eingriff sind. Von diesen Zahnradpaaren ist allerdings immer nur ein Zahnrad mit seiner Welle fest verbunden. Diese Zahnräder werden als Gangräder bezeichnet. Die jeweils gegenüber liegenden Zahnräder (Schalträder) drehen im Leerlauf lose auf ihrer Welle. Wird ein Gang eingelegt, so wird eines der Zahnradpaare in den Kraftfluss geschaltet. Dazu verbindet eine durch den Schalthebel betätigte Schaltmuffe das lose drehende Zahnrad mit seiner Welle.

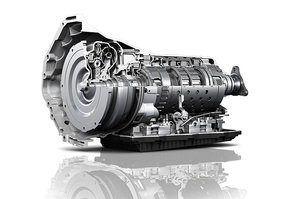

Automatikgetriebe

Im Gegensatz zum Handschaltgetriebe werden beim Automatikgetriebe die folgenden Komponenten zur Übertragung des Drehmoments eingesetzt:

• Hydrodynamischer Drehmomentwandler
• Schaltelemente zur Übertragung des Drehmoments während des Gangwechsels
• Planetengetriebe mit Planetenradsätzen zur Realisierung der verschiedenen Gänge
• Mechatronik
• Getriebeölpumpe (Flügelzellenpumpe)
• Parksperre
• Wählhebel

Automatikgetriebe verfügen anstelle der Trennkupplung über den sogenannten hydrodynamischen Drehmomentwandler, der den Anfahrvorgang übernimmt. Ein Lösen der Verbindung zwischen Motor und Getriebe ist nicht erforderlich, da Automatikgetriebe unter Last geschaltet werden und damit das Motordrehmoment auch beim Gangwechsel übertragen.

Im Gegensatz zur formschlüssigen Schaltung der Zahnkupplungen bei Handschaltgetrieben (Trennung von Motor und Getriebe durch die Kupplung) werden die Gänge beim Automatikgetriebe kraftschlüssig geschaltet. Dies geschieht durch die Schaltelemente, welche die Motordrehzahl mittels Öldruck (Getriebeölpumpe) automatisch an den neuen Gang anpassen (keine Trennung von Motor und Getriebe). Der Fahrer kann auf dem Gas bleiben. Alle fünf Schaltelemente des aktuellen 8-Gang-Getriebes sind als Lamellenkupplungen und Lamellenbremsen ausgeführt.

Die verschiedenen Gänge bei einem Automatikgetriebe werden durch das Planetengetriebe mit seinen verschiedenen Planetenradsätzen realisiert, über die sich Übersetzungen ins Langsame oder Schnelle erzielen lassen. Über eine Kopplung mehrerer Planetenradsätze lassen sich mehrere Vorwärtsgänge und ein Rückwärtsgang darstellen.

Bei Automatikgetrieben ist die elektronisch-hydraulische Getriebesteuerung als Mechatronik-Modul ausgeführt. Sie ist die „Kommandozentrale“ des Getriebes. In ihr werden die Schaltprogramme, Anpassung des Schaltdrucks an das Motormoment sowie Sicherungsfunktionen von der Elektronik realisiert.

Letztendlich verfügen Automatikgetriebe im Gegensatz zu Handschaltgetriebe über eine Parksperre. Es handelt sich hierbei um eine mechanische Verriegelung der Getriebeabtriebswelle, die in Stellung P des Wählhebels eingerückt wird und ein Wegrollen des Fahrzeugs unter allen möglichen Bedingungen verhindert.
